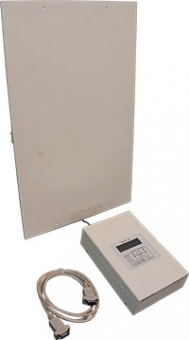

SEL SP-111 «Шифон»

Назначение

Система активной защиты информации от утечки за счет помобчных электромагнитных излучений и навыодок (ПЭМИН) предназначена для защиты информации, обрабатываемой техническими средствами и системами, путём формирования электромагнитного поля шумового сигнала помех в широком диапазоне частот в пространстве и электрических шумовых сигналов на проводниках, в том числе на цепи заземления и электропитания, токопроводящие линии и инженерно-технические коммуникации, выходящие за пределы контролируемой зоны.
SEL SP-111 «Шифон» полностью соответствует новым требованиям ФСТЭК России, вступившим в силу с 2015 года, и является активным средством защиты комбинированного типа 1 класса, может устанавливаться в выделенных помещениях до 1 категории включительно.

Возможности и особенности системы

• Применение теплового источника шума с цифровой обработкой позволяет получить равномерный линейный спектр шумового сигнала во всем диапазоне частот.
• Раздельные регулировки выходного уровня шума по диапазонам позволяет оптимальным образом сформировать «защитную помеху», снижая уровни паразитных электромагнитных излучений (соблюдение норм ГКРЧ, СанПин, требований по ЭМС).
• Цифровое автономное (защищённое паролем) управление и контроль за настройками системы с выводом информации на встроенный ЖК экран.
• Возможность удалённого управления по сети Ethernet позволяет объединять устройства в единую сеть для формирования распределенной системы защиты информации любого объекта.
• Наличие встроенного счётчика суммарного времени наработки генератора помех с регистрацией значений в защищённой энергонезависимой памяти.
• Распределённая система контроля и индикации нормального режима работы или возникновения аварийной ситуации в элементах системы (визуальная, звуковая, текстовая).
• Применение одной плоской сверхширокополосной антенны SEL SP-111RA позволяет существенно сократить время установки и настройки системы.
• Предусмотрена возможность как горизонтального, так и настенного крепления генераторного блока и антенн.

Состав и построение системы

Конструктивно система состоит из двухканального генератора шума, нагруженного на антенны для пространственного зашумления, устройства наведения шумового сигнала на токопроводящие линии и коммуникации, а также устройств управления и контроля за работоспособностью системы. Блок питания и устройство наведения могут быть как встроенные в блок генерации помех, так и подключаться отдельно по проводам.

Базовая конфигурация системы

• Центральный генераторный блок помех SEL SP-111G
• Телескопическая (штыревая) антенна SEL SP-111ТА
• Устройство наведения сигнала на электросеть SEL SP-111ТС

Дополнительные элементы системы

• Рамочная магнитная антенна SEL SP-111МА
• Плоская сверхширокополосная антенна SEL SP-111RA
• Устройство наведения сигнала на проводники SEL SP-111ТР
• Проводное устройство дистанционного управления SEL SP-810
• Проводное устройство управления по сети Ethernet в комплекте со специализированным программным обеспечением SEL SP-830

Количество и состав элементов системы подбирается в зависимости от особенностей и категории защищаемого объекта.

Диапазон генерируемого шумового сигнала	10 кГц – 1,8 ГГц
Энтропийный коэффициент качества шума	не менее 0,9
Выход на магнитную антенну	клеммник: 0,01 - 30 МГц
Выход на радиочастотную антенну	SMA разъём: 0,01 – 1800 МГц
Выход для подключения индукторов	клеммник, сетевая вилка: 0,01 - 400 МГц
Глубина регулировки уровня шума	от 0 до - 30 дБ
Интервалы поддиапазонов для регулировки уровня шума на выходе "А"	0,01–30, 30-140, 140-400, 400-800, 800-1200, 1200-1800 МГц
Интервалы поддиапазонов для регулировки уровня шума на выходе "Б"	0,01-1, 1-30, 30-140, 140-400 МГц
Размер встроенного ЖК экрана	62х18 мм
Индикация нормального режима работы	светодиодная и текстовая
Индикация аварийного режима	светодиодная, текстовая и звуковая (зуммер)
Управление	с панели, проводное ДУ, по сети Ethernet 10/100 МБт
Электропитание генератора	сетевое 220 В 50 Гц или через внешний адаптер постоянного тока 12 В 2А
Габариты генераторного блока	225х150х75 мм
