Назначение
Генератор шума ГШ-2500МС (исполнение ТИДН.464217.010) является техническим средством активной защиты и предназначен для маскировки информативных побочных электромагнитных излучений и наводок (ПЭМИН) персональных компьютеров, рабочих станций на объектах вычислительной техники до 2 категории включительно путем формирования и излучения в окружающее пространство электромагнитного поля шума и наведения маскирующего сигнала в отходящие цепи и инженерные коммуникации в широком диапазоне частот.Генератор шума ГШ-2500МС (исполнение ТИДН.464217.010) выполнен по 2 классу защиты и может использоваться на объектах информатизации до 2 категории включительно, а также применяться в выделенных помещениях до 2 категории включительно;

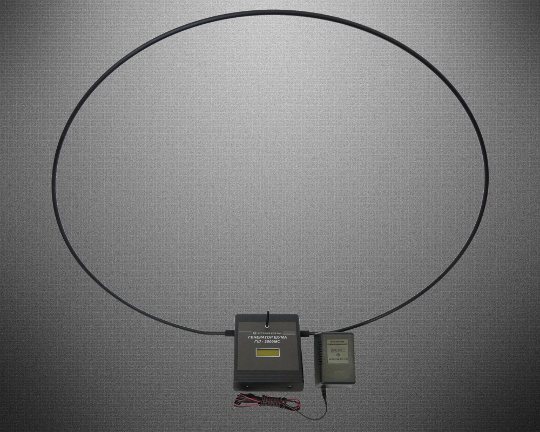

Генератор шума ГШ-2500МС (исполнение ТИДН.464217.010) состоит из блока генератора с излучающей антенной и блока питания.
Конструктивно блок генератора размещён в пластмассовом литом корпусе. Излучающая система состоит из стержня и рамочной антенны, заключённой в пластиковую оболочку и зафиксированной на боковых стенках металлического шасси блока генератора с помощью фигурных гаек. Предусмотрена возможность поворота плоскости рамочной антенны относительно корпуса блока генератора вокруг проходящей через боковые стенки корпуса оси. При этом антенна может поворачиваться на угол ±180° и фиксироваться в этих пределах под любым углом с помощью фигурных гаек на боковых стенках металлического шасси блока генератора.
Один генератор обеспечивает маскировку (защиту) информации устройств вычислительной техники, размещенной в помещении площадью ~ 40 м2.
Для защиты от утечки информации по каналам побочных электромагнитных излучений и наводок в больших вычислительных центрах, в терминальных залах, мощных вычислительных комплексах рекомендуется использовать несколько комплектов ГШ-2500МС (исполнение ТИДН.464217.010), размещая их по периметру объекта. Максимальное расстояние между соседними генераторами должно быть не более 20 метров.
Электромагнитные поля, создаваемые генератором на расстоянии более 1 м от антенны, не превышают допустимого уровня при восьмичасовом пребывании персонала на рабочих местах и соответствуют ГОСТ 12.1.006, СанПиН 2.2.4.1191, а на расстоянии 10 м удовлетворяет требованиям ГКРЧ № 05-10-03-001 и ГОСТ Р 51318.22.
Сертификат соответствия ФСТЭК России № 3545, срок действия до 14.04.2019.
Технические характеристики генератора шума ГШ-2500МС (исполнение ТИДН.464217.010) соответствуют «Требованиям к средствам активной защиты информации от утечки за счет ПЭМИН» (ФСТЭК России, 2014).- ГШ-2500МС (исполнение ТИДН.464217.010) одновременно обеспечивает маскировку побочных информативных излучений (тип «А») и наводок (тип «Б»);
- ГШ-2500МС (исполнение ТИДН.464217.010) имеет визуальную и звуковую индикацию нормального и аварийного режима работы, а также возможность дистанционного контроля нормального режима работы;
- ГШ-2500МС (исполнение ТИДН.464217.010) оснащен счетчиком времени наработки в режиме формирования маскирующего сигнала;
- в ГШ-2500МС (исполнение ТИДН.464217.010) предусмотрена регулировка интегрального уровня выходной мощности;
- ГШ-2500МС (исполнение ТИДН.464217.010) имеет технологический выход для измерения основных эксплуатационных характеристик, а также предусмотрена защита органов регулировки от несанкционированного изменения и обнаружения несанкционированного доступа к ним;
- электропитание ГШ-2500МС (исполнение ТИДН.464217.010) осуществляется от сети переменного тока напряжением (220+22−33) В и частотой (50±1) Гц через сетевой адаптер напряжением (5±0,4) В, потребляемый ток по цепи 5 В не более 500 мА (возможно подключение к USB порту персонального компьютера).
Комплект поставки
- Блок генератора с излучающей антенной
- Блок питания
- Кронштейн (поставляется по требованию заказчика)
- Руководство по эксплуатации
- Формуляр
- Упаковка
| Потребляемая мощность, Вт | не более 5 |
| Габаритные размеры: | |
| - блок генератора с излучающей антенной, мм | 700 × 600x 35 |
| - блок питания, мм | 110 × 96 × 66 |
| - кронштейн, мм | 122 × 92 × 66 |
| Масса: | |
| - блок генератора с излучающей антенной, кг | не более 0,5 |
| - блок питания, кг | не более 0,52 |
| - кронштейн, кг | не более 0,12 |
| Условия эксплуатации: | |
| - диапазон рабочих температур, °С | +5 … +40 |
| - относительная влажность воздуха при температуре 25°С, % | не более 80 |
| - атмосферное давление, кПа | 84 … 106 |
| Время наработки на отказ, час | не менее 10000 |
| Ресурс, час | не менее 27000 |
| Гарантийный срок эксплуатации, год | 3 |
| Срок службы, лет | 10 |
