Назначение

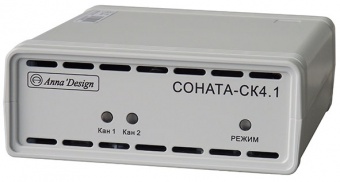

Блок сопряжения с внешними устройствами "Соната-СК4.1" (далее по тексту Изделие) предназначен для дистанционного включения/отключения аппаратуры иных производителей (не имеющей интерфейса Rebus3 (3-пр)), интегрированной в комплекс ТСЗИ.
Изделие представляет собой двухканальный удаленно управляемый коммутатор сети 220 В (1 канал), совмещенный с коммутатором общего назначения (2 канал).
Первый канал 1 обеспечивает управление внешним устройством путем подачи/отключения напряжения питания 220 В / 50 Гц (канал 1).
Второй канал - путем замыкания/размыкания «сухого» контакта в цепи "слаботочного" управления внешним устройством (если таковое имеется).
Обратная связь с объектом управления осуществляется путем передачи по каналу Rebus3 (3-пр) информации:
- о токе в нагрузки по сети 220 В, подключенной к выходу канала 1;
- о состоянии логического уровня слаботочного выхода объекта управления (если таковой имеется) либо "сухого контакта", фиксирующего состояние объекта управления (канал 2).
| Электропитание, В | Сеть ~220 В , 50 Гц |
| Стабильность электропитания | От -15% до +10% |
| Потребляемая от сети мощность, Вт, не более | 40 |
| Интерфейс управления | Rebus-3 (3-пр) |
| Максимальная активная (реактивная) мощность нагрузки | |
| - канал 1 , не менее | 1000 Вт (1000 ВА) |
| - канал 2 , не менее | 1000 Вт (240 ВА) |
| Габаритные размеры, мм, не более | 143х60х168 |
| Условия эксплуатации: | |
| - температура окружающей среды | от +5 до +40°C |
| - относительная влажность воздуха | до 80% при 25°C |
